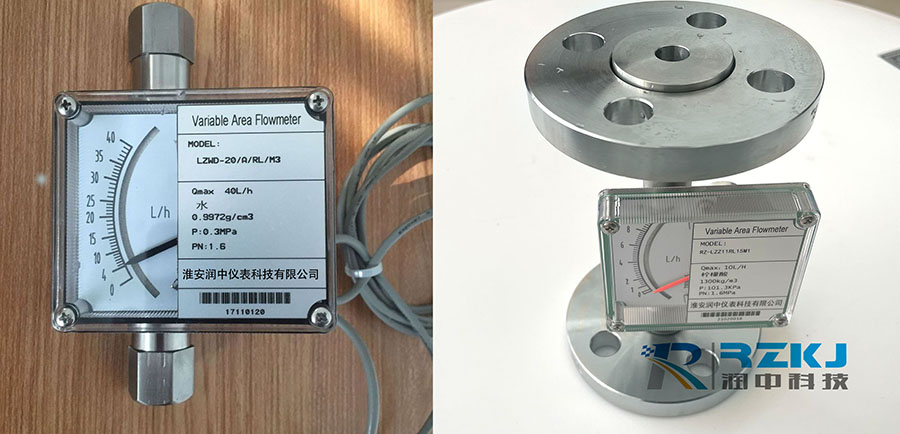

RZMF系列微小型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。全新的設計使微小流量的測量成為可能。特別適合液體和氣體微小流量的測量。采用全金屬結構，具有體積小、壓損小、量程比大（10：1），廣泛應用于各行業復雜、惡劣環境下、對微小流量、低流速、各種苛刻介質條件的流量測量與過程控制，特別適合測量混濁，不透明或腐蝕性流體。
RZMF系列微小型金屬管浮子流量計，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型；按防爆要求分類，又可分為普通型、本質安全型兩種。
RZMF系列微小型金屬管浮子流量計遠傳部分采用了國際先進的無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，兩線制 4～20mA遠傳輸出，可通過上位機軟件對流量計進行線性校正等參數設置。該型智能信號變送器具有很高的精度和可靠性，具有性價比高，完全可以取代進口同類型儀表。
RZMF系列微小型金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有RZMF-V為下進上出安裝型、RZMF-H為側進側出安裝型。
微小型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。全新的設計使微小流量測量成為可能。特別適合液體和氣體微小流量的測量。采用全金屬結構，具有體積小、壓損小，量程比大（10：1）的特點，廣泛應用于各行業復雜、惡劣環境下，對微小流量、低流速、各種苛刻介質條件的流量測量與過程控制，特別適合測量渾濁、不透明或腐蝕性流體。
微小型金屬管浮子流量計，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型；按防爆要求分類，又可分為普通型、本質安全型兩種。
微小型金屬管浮子流量計遠傳部分采用了國際先進的無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，兩線制4～20mA遠傳輸出，可通過上位機軟件對流量計進行線性校正等參數設置。該型智能信號變送器具有很高的精度和可靠性，具有性價比高，完全可以取代進口同類型儀表。微小型金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有下進上出安裝型和側進側出安裝型。
一、結構及原理
微小型金屬管浮子流量計由以下部分組成：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
二、特點
1. *小可測量流量范圍：0.1 to 1 l/h water
2. 側進測出型帶出口針閥或進口針閥
3. 可帶兩線制4-20mA模擬量輸出（24VDC供電）
4. 可選配套恒流閥
5. 安裝間距*小為90mm（側進側出型）
6. 全不銹鋼結構
7. 使用環境溫度范圍:-40 --+80℃
8. 阻尼時間設置范圍：0-10秒可設
9. 精度:<±2.5％,溫飄:<±0.1％/10℃。
三、技術參數
測量范圍 水(20℃) 1～3000L/h
空氣(101.3KPa 20℃) 0.5～90000 L/h
量程比 10:1
精度等級 2.5級/4.0級
工作壓力 PN1.6MPa
介質溫度 標準型-40℃～+120℃
環境溫度 -40℃～+80℃
介質粘度 1/4” NPT,3/8” NPT1/2” NPT≤5mPa.s
3/4” NPT，1” NPT≤250mPa.s
輸出標準信號:二線制4～20mA(24VDC供電)
供電 24VDC±20％
連接方式 側進測出型：1/4” NPT
下進上出型：1/4” NPT,3/8” NPT,1/2” NPT，3/4” NPT，1” NPT內螺紋
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
