熱式氣體質量流量計詳細介紹

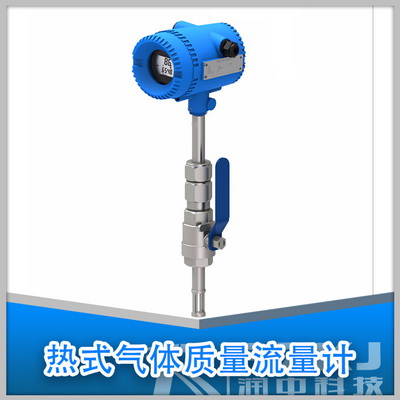

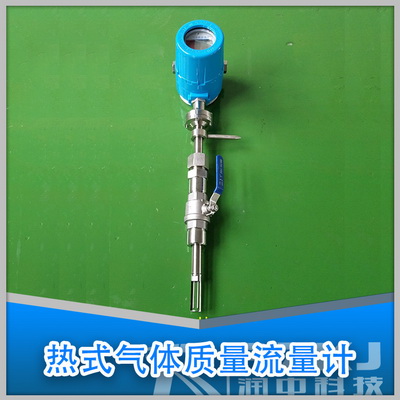

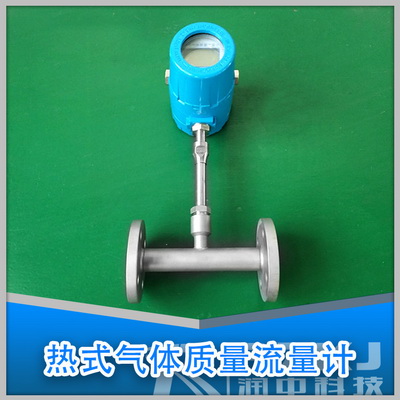

插入式熱式氣體質量流量計 插入式熱式氣體質量流量計 法蘭式熱式氣體質量流量計
熱式氣體質量流量計可用于過程控制領域。它無須溫壓補償，直接測出流體的質量流量。它的突出特點是：沒有活動部件；壓力損失小；量程比寬；精度高；可靠性高；安裝簡單， 操作方便。 可以在所有領域全面替代孔板和差壓式流量計。
RZ-RSL熱式氣體質量流量計采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻（鉑RTD ）， 一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD 被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多。
（1）所有產品采用無活動部件設計 不會因介質臟或介質顆粒造成傳感器堵塞。
（2）寬量程比100：1，對低流量敏感 無需進行多級測量，適用于現場各種量程。
（3）幾乎沒有壓力損失，克服了傳統差壓法因管道壓力低而無法測量的弊病。
（4）解決用戶的各種實際問題（如安裝直管段不滿足、組份發生變化、測量效果不佳等）。可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整。
（5）傳感器可選單/多點 滿足各種不同使用要求及高精度測量。
（6）傳感器插入式或在線式安裝 降低安裝費用，適于各種管徑的測量。
1、不同氣體系數的設定
2、顯示零點的清零
3、輸出模擬量的校正
4、多點非線性曲線修正
5、寬量程比大于100：1
6、大口徑小流量測量精度更高
7、現場可對儀表設定
8、接近零壓力損失的封裝傳感器
9、對振動不敏感
10、直管段要求較小
11、測量值與壓力無關，真正的質量流量檢測
12、采用專家算法，實現儀表的高精度和穩定性
13、小于一秒的響應時間
14、液晶顯示，具有瞬時累積雙顯示，無需切換
|
準 確 度： |
±1-2.5% |
|
重 復 性： |
0.2%滿量程 |
|
溫度范圍： |
環境溫度-20 ℃--70℃ |
|
介質溫度： |
-20℃-200℃或-20℃-350℃ |
|
供電電源： |
24VDC/220VAC |
|
模擬輸出： |
4-20mADC |
|
響應時間： |
≤1秒 |
|
溫度系數： |
0.05%/℃ |
|
通訊接口： |
RS485 |
|
在線顯示： |
液晶顯示瞬時及累積流量 |
|
過程壓力： |
≤4.2MPa（大于此壓力需與本公司協商定制） |
|
過程連接： |
法蘭，如需其它安裝方式需提前與本公司協商定制 |
|
防爆等級： |
ExdIICT4 |
|
防護等級： |
傳感器IP67、變送器IP65 |
|
適用介質： |
不含水分的氣體 |
|

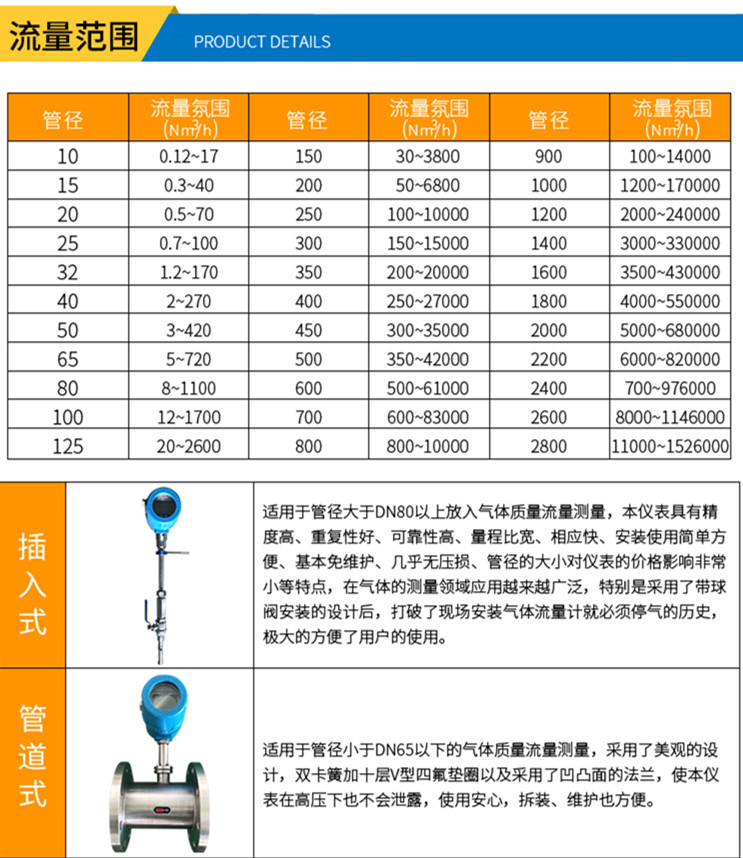

測量范圍： |
0.05--80m/s（標準狀態為20 ℃， 0.10133MPa） |
|
傳感器材質： |
標準為316L；哈C；鉭 |
|
探桿材質： |
標準為1Cr18Ni9Ti；316L；哈C；鉭 |
|
外殼材質： |
危險領域安裝外殼為粉末涂層的鋁鑄件 |
|
電氣接口： |
M20×1.5 |
|
質 保 期： |
產品正常使用期的一年內 |
|
壓力損失： |
對于直徑大于DN80的管道可以忽略不計 |
